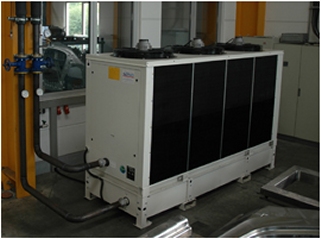

DAIKIN Flüssigkeitskühlanlagen |
|
|
| |
Luftgekühlt,wassergekühlt, mit oder ohne Verflüssiger?
Jede Bauart ist verfügbar!
Bei stationären Anlagen kann DAIKIN jedem seiner Kunden eine individuelle Lösung anbieten. Ob ein Maschinenraum im Gebäude vorhanden ist oder der Chiller
aufs Dach und damit ins Freie soll, ob der Verflüssiger mit Luft oder mit Wasser gekühlt
wird, ob in Kompakt- oder Splitausführung – es gibt wohl kaum eine Aufgabe, die
DAIKIN Chiller nicht in der vorliegenden oder einer ähnlichen Form bereits gemeistert
hätten.
|
|
| |
Funktionsweise... |
|
| |
In diesem hermetisch abgedichteten
System arbeiten zwei ineinander abrollende
Spiralen. Eine davon steht fest, die
andere führt eine Kreisbewegung aus.
Auf diese Weise entstehen sichelförmige
Verdichtungsräume, deren Volumina sich
ständig reduzieren, bis sie sich im Zentrum
der Spirale auflösen. Ansaugen, Verdichtung
und Ausstoß finden gleichzeitig
statt. Das Kältemittel wird bei diesem
Vorgang gleichmäßig und sanft verdichtet,
Ein- und Auslassventile werden nicht
benötigt, Geräuschentwicklung und
Energieverbrauch minimiert.
|
|
| |
NEU: Stufenloser DAIKIN Monoschrauben-Verdichter!
Im Mittelpunkt des Kompressors befindet
sich der direkt angetriebene Hauptrotor.
Der Kältemitteldampf tritt auf
der Ober- und Unterseite gleichzeitig
in eine offene Kompressionsflanke ein
und wird bei Rotation durch die zwei
seitlichen Sternrotoren (Nebenrotoren)
eingeschlossen. Bei weiterer Rotation
des Hauptrotors verringert sich das
Flankenvolumen, das Kältemittel wird
komprimiert und in Richtung Heißgasanschluss
ausgeschoben. Diese kompakte,
einfache Konstruktion kommt ohne
Ventile aus, die Lagerbelastung ist minimal,
die Vibration im Betrieb ist ebenso
gering wie die Geräuschentwicklung
und der Verschleiß. Im Vergleich etwa zueinem Twinschrauben-Verdichter, bei dem
zwei Rotoren durch einen asymmetrischen
Verdichtungsvorgang unterschiedlich
belastet werden, verfügt der DAIKIN
Monoschrauben-Verdichter über genau
gegenüberliegende Verdichtungskammern.
Die Druckkräfte verlaufen exakt im
mittleren Durchmesser des Hauptrotors,
die zur Achse hin wirkenden Lagerbelastungen
heben sich gegenseitig auf. |
|
| |
  |
|
| |
Die Vorteile ... |
|
| |
• Höchste Leistung und Effizienz
bei geringstem Platzbedarf
• DAIKIN Qualitätsprodukt:
DAIKIN Monoschrauben-Verdichter,
hochwertige Komponenten,
pulverbeschichtete Bleche und korrosionsgeschützte
Lamellen
• Durch DICN (integrierte Master-Slave-
Funktion) sind bis zu vier Maschinen
kombinierbar
• Auf Wunsch mitWärmerückgewinnung
(EWTP 110–540 MBYNN)
• Ab Baugröße 400: zwei autarke Kältekreisläufe
für höhere Betriebssicherheit
• Optionale Integration in Gebäudemanagementsystem
(Modbus®,
BACnet™) |
|
| |
|
|
|
|
|
